COOLENS 视清 DTCM230-80H-AL 双远心镜头(小靶面)

COOLENS 视清    DTCM230-80H-AL 双远心镜头(小靶面) 基本参数 支持CCD尺寸(Φmm) 11.4(2/3") 物方视场FOV(Φmm) 80 放大倍率β(x) 0.142 物方工作距WD(mm) 228±4 像方F/# 4.9 物方景深DOF(mm) ±21.7@F11 像方畸变(% max) <0.1 物方远心度(° max) <0.1 物像距I/O(mm) 428±4 镜头总长(mm) 182.0 镜头接口 C 净重(KG) 1.9 像方MTF30(lp/mm) >180 视野范围 (mmxmm) 1/1.8" EV76C570 (7.2x5.4) 50.7x38.0 1/1.7" IMX226 (7.5x5.6) 52.8x39.4 2/3" IMX250/264 (8.45x7.1) 59.5x50.0 结构图     MTF曲线       手机/微信:13682357734   电话:0755-84690029       QQ: 2844337877        邮箱:2844337877@qq.com...
分类:
货号:
DTCM230-80H-AL 双远心镜头(小靶面)

相关产品




COOLENS 视清    DTCM230-80H-AL 双远心镜头(小靶面)

基本参数

支持CCD尺寸(Φmm)

11.4(2/3")

物方视场FOV(Φmm)

80

放大倍率β(x)

0.142

物方工作距WD(mm)

228±4

像方F/#

4.9

物方景深DOF(mm)

±21.7@F11

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

428±4

镜头总长(mm)

182.0

镜头接口

C

净重(KG)

1.9

像方MTF30(lp/mm)

>180

视野范围 (mmxmm)

1/1.8" EV76C570 (7.2x5.4)

50.7x38.0

1/1.7" IMX226 (7.5x5.6)

52.8x39.4

2/3" IMX250/264 (8.45x7.1)

59.5x50.0

结构图

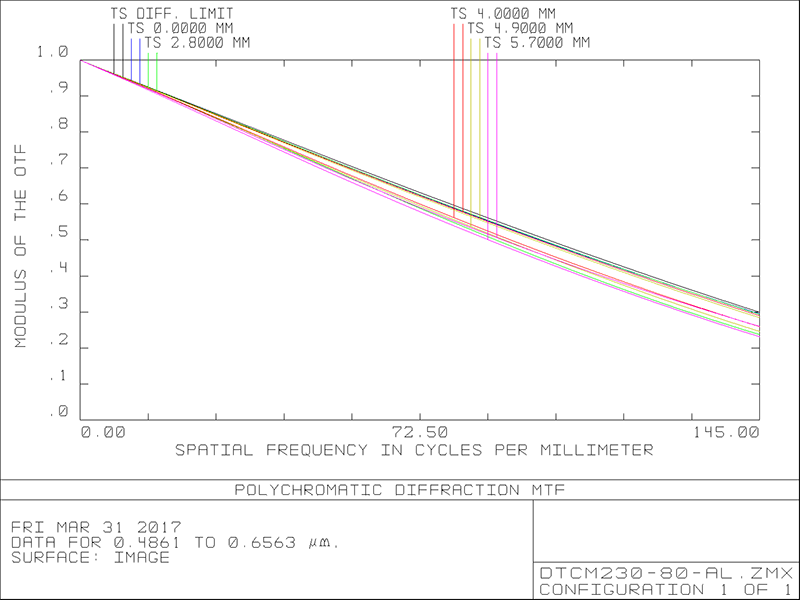

MTF曲线
