DTCM230-90-AL 双远心镜头(小靶面)

相关产品




COOLENS 视清    DTCM230-90-AL 双远心镜头(小靶面)

产品参数

DATA

基本参数

支持CCD尺寸(Φmm)

11.4(2/3")

物方视场FOV(Φmm)

90

放大倍率β(x)

0.127

物方工作距WD(mm)

208±3

像方F/#

4.9

物方景深DOF(mm)

±27.2@F11

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

443±3

镜头总长(mm)

217.0

镜头接口

C

净重(KG)

1.7

像方MTF30(lp/mm)

>180

视野范围 (mmxmm)

1/1.8" EV76C570 (7.2x5.4)

56.7x42.5

1/1.7" IMX226 (7.5x5.6)

59.1x44.1

2/3" IMX250/264 (8.45x7.1)

66.5x55.9

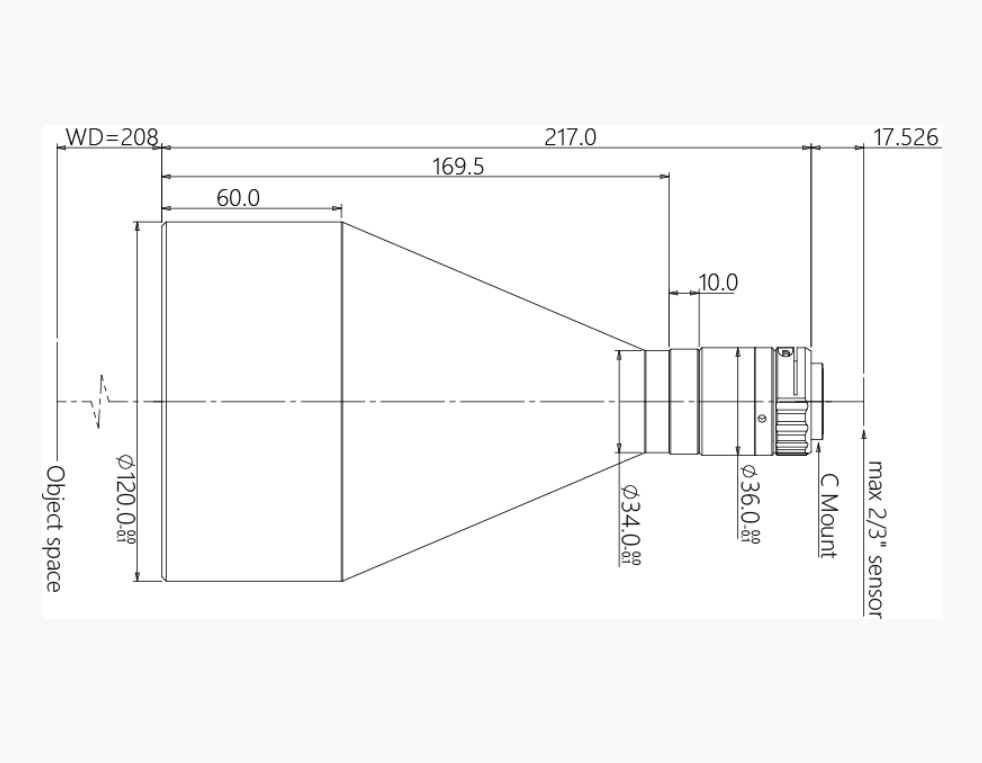

结构图
