COOLENS 视清 DTCM230-72-AL 双远心镜头(小靶面)
COOLENS 视清 DTCM230-72-AL 双远心镜头(小靶面) 基本参数 支持CCD尺寸(Φmm) 11.4(2/3") 物方视场FOV(Φmm) 72 放大倍率β(x) 0.158 物方工作距WD(mm) 178±3 像方F/# 4.9 物方景深DOF(mm) ±17.6@F11 像方畸变(% max) <0.1 物方远心度(° max) <0.1 物像距I/O(mm) 388±3 镜头总长(mm) 192.0 镜头接口 C 净重(KG) 1.1 像方MTF30(lp/mm) >180 视野范围 (mmxmm) 1/1.8" EV76C570 (7.2x5.4) 45.6x34.2 1/1.7" IMX226 (7.5x5.6) 47.5x35.4 2/3" IMX250/264 (8.45x7.1) 53.5x44.9 结构图 MTF曲线 手机/微信：13682357734 电话：0755-84690029 QQ: 2844337877 邮箱：2844337877@qq.com...
分类：
货号：
DTCM230-72-AL 双远心镜头(小靶面)
描述
COOLENS 视清 DTCM230-72-AL 双远心镜头(小靶面)
基本参数
支持CCD尺寸(Φmm)
11.4(2/3")
物方视场FOV(Φmm)
72
放大倍率β(x)
0.158
物方工作距WD(mm)
178±3
像方F/#
4.9
物方景深DOF(mm)
±17.6@F11
像方畸变(% max)
<0.1
物方远心度(° max)
<0.1
物像距I/O(mm)
388±3
镜头总长(mm)
192.0
镜头接口
C
净重(KG)
1.1
像方MTF30(lp/mm)
>180
视野范围 (mmxmm)
1/1.8" EV76C570 (7.2x5.4)
45.6x34.2
1/1.7" IMX226 (7.5x5.6)
47.5x35.4
2/3" IMX250/264 (8.45x7.1)
53.5x44.9
结构图

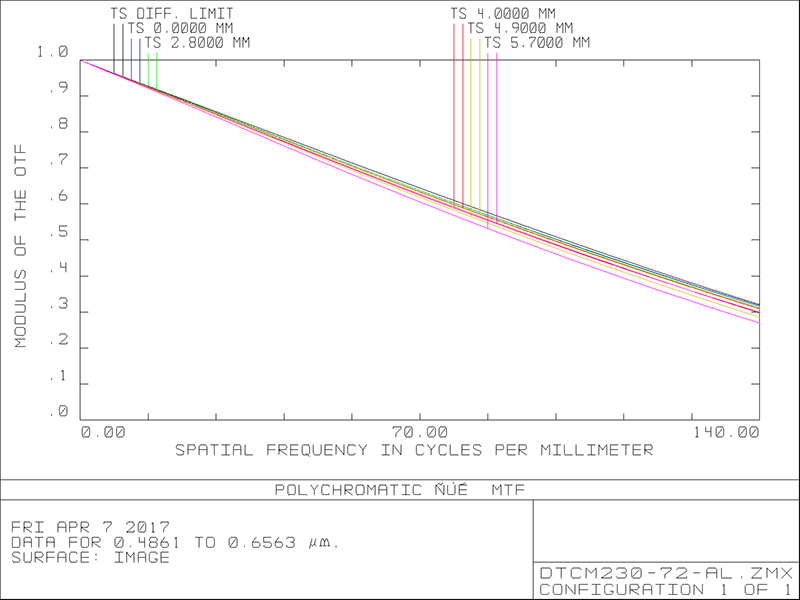

MTF曲线
手机/微信：13682357734 电话：0755-84690029 QQ: 2844337877 邮箱：2844337877@qq.com
