COOLENS 视清 DTCM71M-136-M58-AL 双远心镜头(大靶面)

  COOLENS视清          DTCM71M-136-M58-AL       双远心镜头(大靶面)   基本参数 支持CCD尺寸(Φmm) 39 物方视场FOV(Φmm) 136 放大倍率β(x) 0.287 物方工作距WD(mm) 288±5 像方F/# 7.1 物方景深DOF(mm) ±7.8@F16 像方畸变(% max) <0.1 物方远心度(° max) <0.1 物像距I/O(mm) 758±5 镜头总长(mm) 457.8 镜头接口 M58 净重(KG) 4.8 像方MTF30(lp/mm) >120 视野范围(mmxmm) CHR 70M (31.0x21.7) 108.0x75.6   结构图         手机/微信:13682357734   电话:0755-84690029       QQ: 2844337877        邮箱:2844337877@qq.com...
分类:
货号:
DTCM71M-136-M58-AL

相关产品






COOLENS视清          DTCM71M-136-M58-AL       双远心镜头(大靶面)



基本参数

支持CCD尺寸(Φmm)

39

物方视场FOV(Φmm)

136

放大倍率β(x)

0.287

物方工作距WD(mm)

288±5

像方F/#

7.1

物方景深DOF(mm)

±7.8@F16

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

758±5

镜头总长(mm)

457.8

镜头接口

M58

净重(KG)

4.8

像方MTF30(lp/mm)

>120

视野范围(mmxmm)

CHR 70M (31.0x21.7)

108.0x75.6

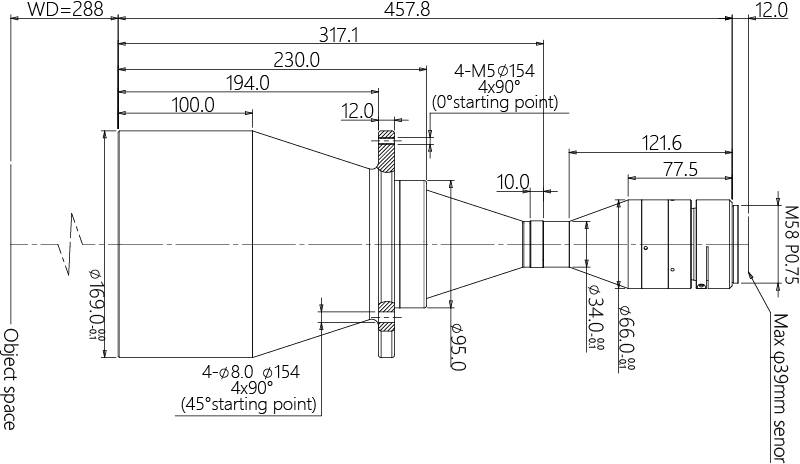

结构图
