COOLENS 视清 DTCM175-100H-M58-AL 双远心镜头(大靶面)

  COOLENS视清        DTCM175-100H-M58-AL         双远心镜头(大靶面)   基本参数 支持CCD尺寸(Φmm) 29(1.75") 物方视场FOV(Φmm) 100 放大倍率β(x) 0.29 物方工作距WD(mm) 238±4 像方F/# 6.8 物方景深DOF(mm) ±7.6@F16 像方畸变(% max) <0.1 物方远心度(° max) <0.1 物像距I/O(mm) 581±4 镜头总长(mm) 331.0 镜头接口 M58 净重(KG) 3.6 像方MTF30(lp/mm) >132 视野范围(mmxmm) 1.75" CMV12000(22.53x16.90) 77.7x58.3 1.75" PYTHON16k(18.43x18.43) 63.6x63.6 1.75" LineScan-4k(28.8mm) 99.3   结构图       手机/微信:13682357734   电话:0755-84690029       QQ: 2844337877        邮箱:2844337877@qq.com...
分类:
货号:
DTCM175-100H-M58-AL

相关产品






COOLENS视清        DTCM175-100H-M58-AL         双远心镜头(大靶面)



基本参数

支持CCD尺寸(Φmm)

29(1.75")

物方视场FOV(Φmm)

100

放大倍率β(x)

0.29

物方工作距WD(mm)

238±4

像方F/#

6.8

物方景深DOF(mm)

±7.6@F16

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

581±4

镜头总长(mm)

331.0

镜头接口

M58

净重(KG)

3.6

像方MTF30(lp/mm)

>132

视野范围(mmxmm)

1.75" CMV12000(22.53x16.90)

77.7x58.3

1.75" PYTHON16k(18.43x18.43)

63.6x63.6

1.75" LineScan-4k(28.8mm)

99.3

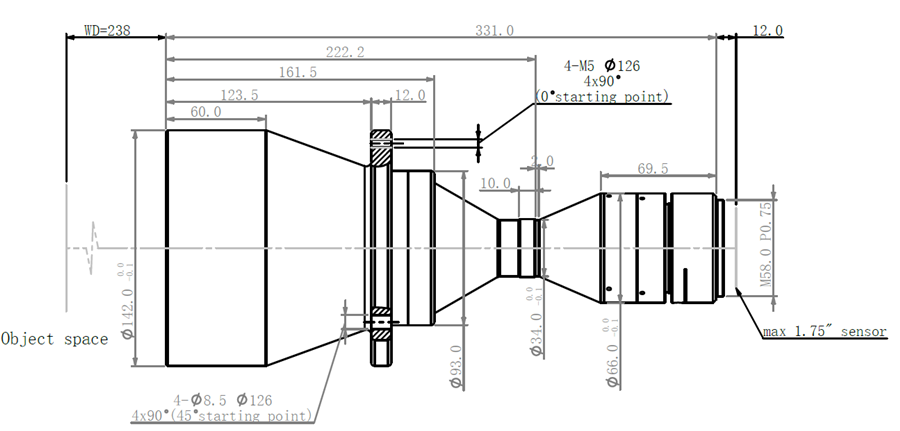

结构图
