LOTS 乐视 LTS-2ACC350/700/1000-4 光源控制器
LOTS 乐视 LTS-2ACC350/700/1000-4 光源控制器
控制器特点
1、操作简单，每通道单独可调，精度高
2、带数显，按键操作，简单易懂3、可通过RS232与PC通讯
4、带触发，响应速度快，可靠性高
5、具备断电保存功能
6、配一组5V 500mA输出，可供其他设备使用
控制器参数
|
型号 |
LTS-2ACC350/700/1000-4 |
LTS-2ACC350/700/1500-2 |
LTS-2ACC2500-2 |
备注 |
|
输出通道数 |
4路 |
2路 |
2路 |
|
|
触发电压 |
高电平5-24V |
低电平0-1.5V |
低电平0-1.5V |
|
|
电源输入电压 |
AC 100-240V |
|||
|
输入电压频率范围 |
50/60Hz |
|
||
|
亮度调节方法 |
手动按键调节、PC端远程调节 |
|
||
|
亮度调节方式 |
恒流型 |
|||
|
亮度调节等级 |
256级 |
|
||
|
保存功能 |
断电自动保存设置的亮度参数 |
|
||
|
附加输出电压 |
5V |
此电压严禁反接 |
||
|
波特率 |
9600bps |
|
||
|
通讯方式 |
RS232串口通讯 |
|
||

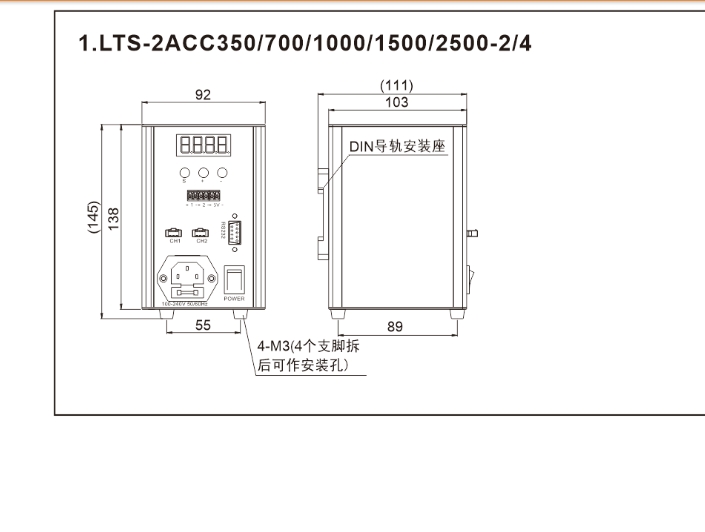

控制面板说明<LTS-2ACC700-4>
连接步骤 :
步骤1:将光源与控制器连接好(参考右图)。步骤2:如果需要进行外部触发控制，请将外部触发信号源与控制器触发端口连接好。
步骤3:接入电源（AC100-240V 50/60Hz），把红色开关按钮“-”按下，“O”凸起，指示 灯亮，表示已上电。
步骤4:如果需要用计算机对光源亮度进行控制，请在关机的状态下用RS232数据线 将PC和控制器接好，然后用我司提供的Demo程序或贵公司自已编写的程序进行控 制即可。在用串口方式进行操作时，仍然可用手动的方式对各通道的参数进行设 置，即上位机和控制器都可对参数进行设置，而不需要进行模式转换。
模式设置
|
工作模式 |
控制方法 |
|
常亮发光模式 |
通过S按键调节，数码管**位显示1、2、3、4时，输出接口光源亮度可调节 |
|
H 1模式 |
通过S按键调节，数码管**位显示H，第三位显示1，输出接口打开 |
|
H 0模式 |
通过S按键调节，数码管**位显示H，第三位显示0，输出接口关闭 |
触发端口及设置<LTS-2ACC700-4>
该系列控制器为高电平触发。触发端口共有4组，每组分别有+、-标识， 在+、-端口输入高电平可实现触发功能。
