LOTS 乐视 LTS-2DPC2460 -2S/4S 光源控制器
LOTS 乐视 LTS-2DPC2460 -2S/4S 光源控制器
控制器特点
1、操作简单，每通道单独可调，精度高
2、带数显，按键操作，简单易懂3、可通过RS232与PC通讯
4、带触发，响应速度快，可靠性高
5、具备断电保存功能
6、配一组12V 500mA输出，可供其他设备使用
|
通讯参数 |
通讯协议：RS232 |
停止位：1bit |
数据格式 |
字长 |
1字节 |
1字节 |
1字节 |
3字节 |
2字节 |
|
波特率：9600bps |
奇偶校验：无 |
功能 |
特征字 |
命令字 |
通道字 |
数据字 |
异或和校验字 |
控制器参数
|
型号 |
LTS-2DPC2460 |
LTS-2DPC2475 |
LTS-2DPC24120 |
LTS-2DPC24200 |
LTS-2DPC24200 |
LTS-2DPC24400 |
LTS-2DPC48600 |
备注 |
|
输出 |
2、4路 |
8路 |
8路 |
4路 |
8路 |
2路 |
2路 |
|
|
附加输 |
12V 500mA |
- |
- |
12V 500mA |
- |
12V 500mA |
12V 500mA |
|
|
波特率 |
9600bps |
19200bps |
19200bps |
9600bps |
19200bps |
9600bps |
9600bps |
|
|
电源输 |
AC 100-240V |
AC 200-240V |
AC 170-264V |
|
||||
|
输出电压 |
0-24V |
0-48V |
|
|||||
|
电源输入 |
50/60Hz |
|
||||||
|
亮度调 |
手动按键调节、PC端远程调节 |
|
||||||
|
亮度调 |
PWM调节 |
通过改变PWM的占 |
||||||
|
亮度调 |
256级 |
|
||||||
|
保存功能 |
断电自动保存设置的亮度参数 |
|
||||||
|
外部触 |
5-24V |
|
||||||
|
通讯方式 |
RS232 |
|
||||||
|
常亮/亮灭 |
通过CH按键改变H模式的状 |
H1模式常亮 |
||||||
控制面板说明 <LTS-2DPC2460-4S>
步骤1:将光源与控制器连接好(参考右图)。
步骤2:如果需要进行外部触发控制，请将外部触发信号源与控制器触发端口连接好。
步骤3:接入电源（AC 100-240V 50/60Hz），把红色开关按钮“-”按下，“O”凸起， 指示灯亮，表示已上电。
步骤4:如果需要用计算机对光源亮度进行控制，请在关机的状态下用RS232数据线 将PC和控制器接好，然后用我司提供的Demo程序或贵公司自已编写的程序进行控 制即可。在用串口方式进行操作时，仍然可用手动的方式对各通道的参数进行设 置，即上位机和控制器都可对参数进行设置，而不需要进行模式转换。
模式设置
|
工作模式 |
控制方法 |
|
常亮发光模式 |
通过S按键调节，数码管**位显示1、2、3、4时，输出接口光源亮度可调节 |
|
H 1模式 |
通过S按键调节，数码管**位显示H，第三位显示1，输出接口打开 |
|
H 0模式 |
通过S按键调节，数码管**位显示H，第三位显示0，输出接口关闭 |
触发端口设置<LTS-2DPC2460-4S>
该系列控制器为高电平触发。触发端口共有4组，每组分别有+、-标识， 在+、-端口输入高电平可实现触发功能。
触发说明：常亮发光模式与H 1模式时，在触发端口输入高电平5-24V， 光源灭。在H 0模式时，在触发端口输入高电平5-24V，光源亮。
常用外部触发信号接线方法
时序图
常亮模式(H 1模式)：
当外部连接触发信号时，触发“+”输入高电平5-24V “-”接地时，光源灭。
常灭模式(H 0模式)：
当外部连接触发信号时，触发“+”输入高电平5-24V “-”接地时，光源亮。

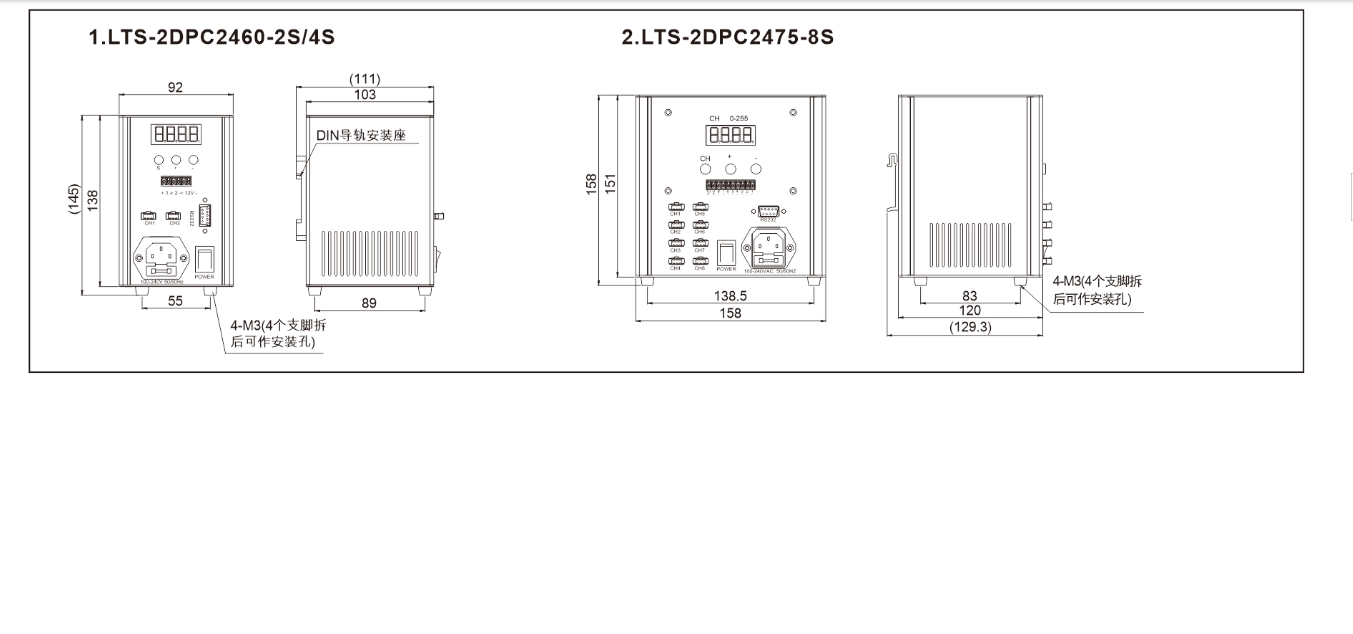

控制器型号
|
类型 |
型号 |
输出电压范围 |
总输出功率 |
单路输出*大功率 |
通道数 |
外部触发电压 |
备注 |
|
数字控制器 |
LTS-2DPC2460-2S |
0-24V |
60W |
40W |
2 |
5-24V |
具备电通讯，触发，数码管显示，相机供电功能 |
|
LTS-2DPC2460-4S |
0-24V |
60W |
40W |
4 |
|||
|
LTS-2DPC2475-8S |
0-24V |
75W |
40W |
8 |
|||
|
LTS-2DPC24120-8S |
0-24V |
120W |
60W |
8 |
|||
|
LTS-2DPC24200-4S |
0-24V |
200W |
60W |
4 |
|||
|
LTS-2DPC24200-8S |
0-24V |
200W |
60W |
8 |
|||
|
LTS-2DPC24400-2S |
0-24V |
400W |
200W |
2 |
|||
|
LTS-2DPC48600-2S |
0-24V |
600W |
300W |
2 |
