LOTS 乐视 LTS-2DRC24200-2S/4S 光源控制器
LOTS 乐视 LTS-2DRC24200-2S/4S 光源控制器
控制器特点
1、配套线扫描光源使用
2、四路轮流切换点亮光源
3、每路点亮时间10us-68us可调
4、拍摄速度快，理论速度*高可达到80K
5、点亮通道可自由选择
6、可通过RS232与PC通讯
7、具备掉电保存，短路保护功能
控制器参数
|
型号 |
LTS-2DRC24200-2S/4S |
备注 |
|
输出通道数 |
2、4 |
|
|
电源输入电压 |
AC 100-240V |
|
|
电源输入频率范围 |
50/60Hz |
|
|
输出电压 |
24V |
|
|
工作模式 |
轮流触发模式 |
|
|
亮度调节方法 |
手动按键式调节、PC端远程调节 |
|
|
亮度调节方式 |
恒压型 |
亮度不可调，只可调点亮时间 |
|
发光时间 |
10-68us |
|
|
波特率 |
19200bps |
|
|
通讯 |
RS232串口通讯 |
|
|
触发信号 |
上升沿触发 |
|
|
发光延时 |
<2.5us |

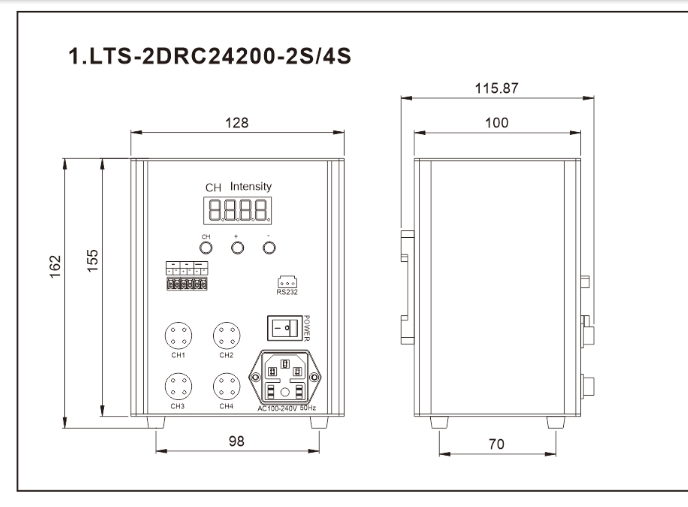

控制面板说明<LTS-2DRC24200-4S>
连接步骤 :
步骤1:将光源与控制器连接好(参考右图)。
步骤2:外部触发信号与控制器外部触发信号输入接口连接好，外部帧信号与外部帧信号输入接口连接好，相机同步触发信号输出接口连接相机触发信号线。
步骤3:如果需要串口通讯，用专用的串口通讯线将通讯接口与PC端连接好。
步骤4:接入电源（AC 100-240V 50/60Hz)，把红色开关按钮“-”按下，“O”凸起，指示灯亮，表示已上电。
常用外部触发信号接线方法
外部触发信号输入接线方法<LTS-2DRC24200-4S>
2DRC系列控制器属于上升沿触发，在外部帧信号F输入(5-24V)高电平与触发信号T输入(5-24V)都满足要求的情况下，光源输出才有效。
备注：T(+ -)为外部触发信号输入接口，输入5-24V高电平，上升沿有效。F(+ -)为外部帧信号输入接口，输入5-24V高电平，高电平有效。CAM(+ -)输出一组5V的脉冲信号接口，用于触发相机，与外部输入触发信号和光源输出信号同步，延时<2.5us。
时序图
控制器型号
|
类型 |
型号 |
输出电压范围 |
总输出功率 |
单路输出*大功率 |
通道数 |
外部触发电压 |
备注 |
|
轮流频闪控制器 |
LTS-2DRC24200-2S |
24V |
200W |
200W |
2 |
5-24V上升沿触发 |
具备数码管显示，触发功能 |
|
LTS-2DRC24200-4S |
24V |
200W |
200W |
4 |
