COOLENS 视清 DTCM210-42-M58-AL 双远心镜头(大靶面)

  COOLENS视清        DTCM210-42-M58-AL        双远心镜头(大靶面) 基本参数 支持CCD尺寸(Φmm) 33(2") 物方视场FOV(Φmm) 42 放大倍率β(x) 0.786 物方工作距WD(mm) 118±3 像方F/# 12.9 物方景深DOF(mm) ±1.2@F20 像方畸变(% max) <0.1 物方远心度(° max) <0.1 物像距I/O(mm) 341±3 镜头总长(mm) 210.5 镜头接口 M58 净重(KG) 1.0 像方MTF30(lp/mm) >65 视野范围(mmxmm) 2" DALSA 12M(24.58x18.43) 31.3x23.4 2" PYTHON 25K(23.04x23.04) 29.3x29.3 结构图     MTF曲线         手机/微信:13682357734   电话:0755-84690029       QQ: 2844337877        邮箱:2844337877@qq.com...
分类:
货号:
DTCM210-42-M58-AL

相关产品






COOLENS视清        DTCM210-42-M58-AL        双远心镜头(大靶面)

基本参数

支持CCD尺寸(Φmm)

33(2")

物方视场FOV(Φmm)

42

放大倍率β(x)

0.786

物方工作距WD(mm)

118±3

像方F/#

12.9

物方景深DOF(mm)

±1.2@F20

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

341±3

镜头总长(mm)

210.5

镜头接口

M58

净重(KG)

1.0

像方MTF30(lp/mm)

>65

视野范围(mmxmm)

2" DALSA 12M(24.58x18.43)

31.3x23.4

2" PYTHON 25K(23.04x23.04)

29.3x29.3

结构图

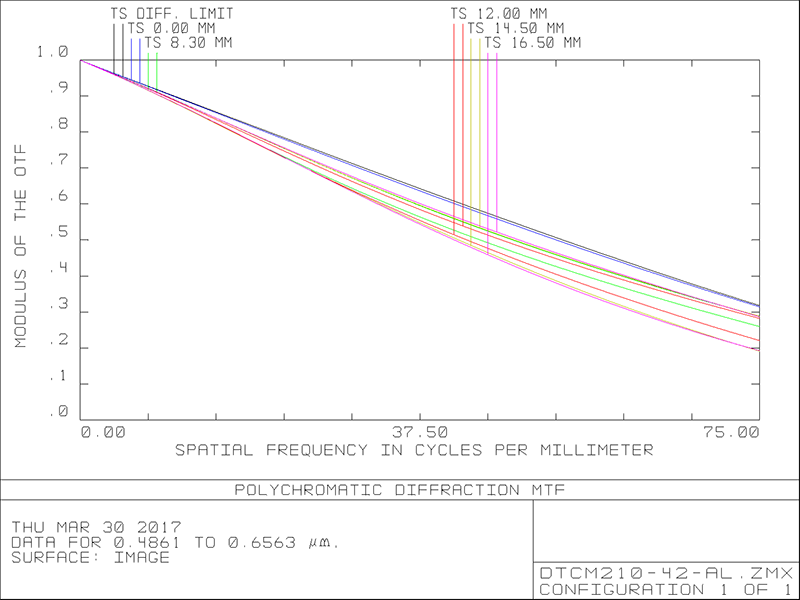

MTF曲线
