LOTS 乐视 LTS-PS2424-1/2/4 光源控制器
详情介绍：
LOTS乐视 LTS-PS2424-1/2/4 光源控制器
步骤1:将光源与控制器连接好(参考右图)。
步骤2:如果需要进行外部触发控制，请将外部触发信号源与控制器触发端口连接好。
步骤3:接入电源（AC 100-240V 50/60Hz），把红色开关按钮“-”按下，“O”凸起，指示灯亮，表示已上电。
步骤4:旋转调节旋钮使相应通道光源亮度达到需要值。顺时针旋转旋钮增大光源亮度，逆时针旋转旋钮减小光源亮度。
控制器特点
1、结构简单，体积小，DIN导轨安装
2、具备外触发功能
3、亮度无级调节
4、具备电压显示功能
5、常亮/常灭模式可选
6、配一组12V 500mA输出，供其他设备使用
控制器参数
|
型号 |
LTS-PS2424-1/2/4 |
备注 |
|
电源输入电压 |
AC 100-240V |
|
|
电源输入频率范围 |
50/60Hz |
|
|
输出通道数 |
1、2、4 |
|
|
输出电压调节范围 |
12-24V |
|
|
亮度调节方法 |
旋钮调节 |
|
|
亮度调节方式 |
恒压型 |
|
|
亮度调节等级 |
无级调节 |
|
|
外部触发电压 |
0-1.5V |
具备外部触发功能 |
|
附加输出电压 |
12V/500mA |
可给相机供电，此电压严禁反接 |
|
常亮/常灭模式切换 |
支持 |
通过外部拨动开关TS进行切换 |

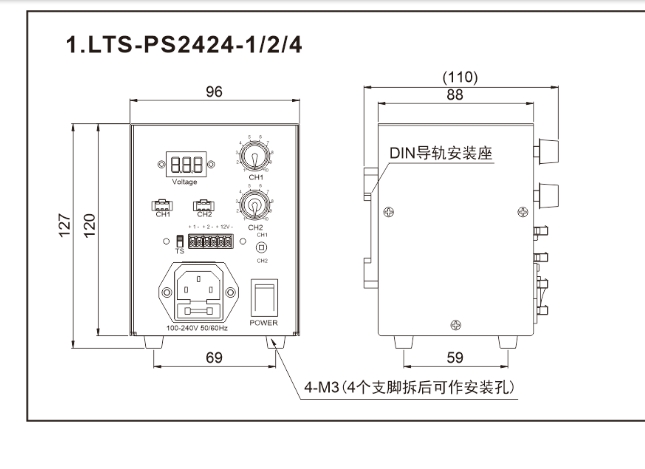

控制面板说明<LTS-PS2424-2>
步骤1:将光源与控制器连接好(参考右图)。
步骤2:如果需要进行外部触发控制，请将外部触发信号源与控制器触发端口连接好。
步骤3:接入电源（AC 100-240V 50/60Hz），把红色开关按钮“-”按下，“O”凸起，指示灯亮，表示已上电。
步骤4:旋转调节旋钮使相应通道光源亮度达到需要值。顺时针旋转旋钮增大光源亮度，逆时针旋转旋钮减小光源亮度。
触发端口及设置
该系列控制器为低电平触发。触发端口共有2组，每组分别有+、-标识， 在+、-端口输入低电平0-1.5V或+、-短接，可实现触发功能。
常用外部触发信号接线方法
时序图
控制器型号
|
类型 |
型号 |
输出电压范围 |
总输出功率 |
单路输出*大功率 |
通道数 |
外部触发电压 |
备注 |
|
模拟控制器 |
LTS-PS2424-1 |
12-24V |
24W |
24W |
1 |
0-1.5V |
具备电压显示，触发，相机供电功能 |
|
LTS-PS2424-2 |
12-24V |
24W |
24W |
2 |
|||
|
LTS-PS2424-4 |
12-24V |
24W |
24W |
4 |
具备触发，相机供电功能 |
